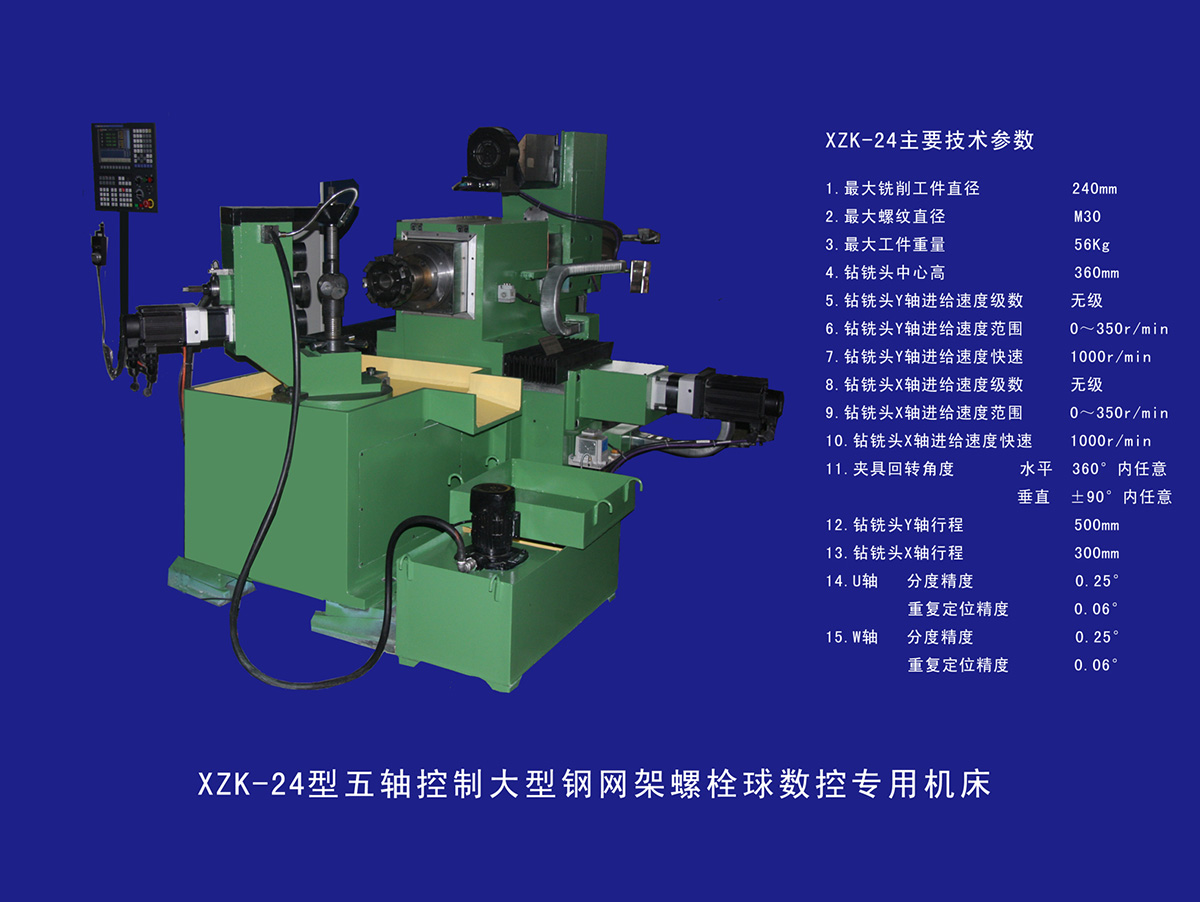

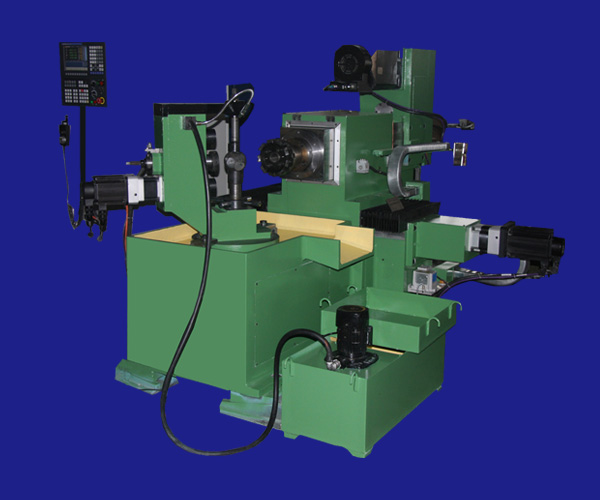

XZK-24型五轴控制大型钢网架螺栓球数控专用机床

产品在机械设计上，应用了有限元计算设计方法，使“XZK-24型五轴控制螺栓球数控专用机床”专用设备的结构更趋优化。在机械结构上采用主轴箱联接滑枕，立体分度工装。采用了具有自主知识产权专利技术的立体分度工装机构，纵向进给采用交流伺服电动机驱动，滚珠丝杠传动；在电气控制上采用西门子数控（内置PLC）及交流伺服驱动系统, 自主设计的机电一体化集成技术机床控制系统，由于以上的机械结构及电气控制，保证了具有工作扭矩大，刚性好，工作平稳，精度高，效率高，操作方便，自动化程度高。实现了大型钢网架结构工程联接螺栓球工件车（或铣）端面、倒角攻丝等工序的自动化加工。大型钢网架结构工程联接螺栓球工件一次装夹、自动立体分度加工的新工艺技术，工件的整体加工效率大幅提升。
